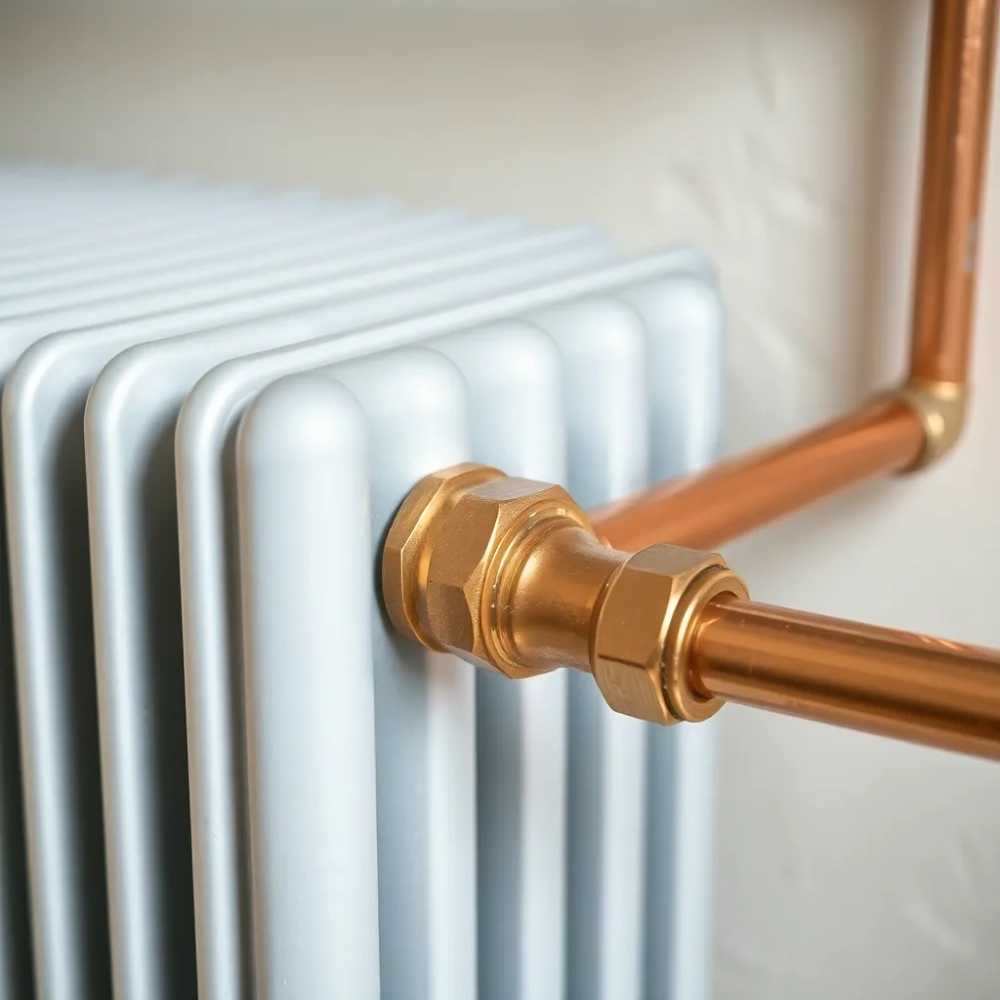

Aluminiowy grzejnik w instalacji miedzianej – dlaczego ciągle się zapowietrza?

Górne żebra zimne, kaloryfer szumi, a odpowietrznik trzeba kręcić co kilka dni. Jeśli w domu stoi grzejnik aluminiowy podłączony do instalacji miedzianej, te objawy niemal zawsze oznaczają to samo: reakcję galwaniczną, która dzień po dniu produkuje wodór w układzie. Poniżej znajdziesz dokładne wyjaśnienie mechanizmu tego zjawiska, sprawdzone sposoby doraźne, a także rozwiązania systemowe, które usuwają problem u źródła.

• Reakcja galwaniczna miedzi i aluminium co dzieje się w grzejniku?
• Inhibitor korozji do instalacji Cu-Al jak dobrać i dawkować?
• Grzejniki aluminiowe do miedzi które modele są bezpieczne?
• Jak uniknąć problemu przy nowej instalacji zasada jednego materiału

Reakcja galwaniczna miedzi i aluminium co dzieje się w grzejniku?

Każdy metal zanurzony w elektrolicie a wodny roztwór w instalacji grzewczej właśnie nim jest przyjmuje pewien potencjał elektrochemiczny. Miedź i aluminium różnią się od siebie o około 0,8 V, dlatego po połączeniu obu metali w jednym obiegu powstaje lokalny mikroogniwo. Aluminium, jako metal mniej szlachetny, pełni w nim rolę anody i rozpuszcza się, a tlenki miedzi osadzają się na katodzie.

Reakcji tej towarzyszy wydzielanie wodoru. To właśnie ten gaz tworzy drobne pęcherzyki, które zbierają się w górnych żebrach, blokują przepływ i wywołują charakterystyczny szum przypominający gotujący się czajnik. Zjawisko nasila się, gdy woda ma temperaturę powyżej 50°C, pH poniżej 7 lub dużą twardość, a więc w typowych warunkach pracy instalacji c.o.

Korozja galwaniczna miedź aluminium objawia się bardzo czytelnie. Najczęściej pojawiają się: chłodne górne żebra, konieczność ręcznego odpowietrzania nawet co dwa-trzy dni, ciemny szlam w filtrach, a po sezonie ślady białego nalotu tlenku glinu na zaworach. W skrajnych przypadkach dochodzi do mikro-perforacji grzejnika i powolnego wycieku.

Problem potęguje obecność trzeciego metalu. Stalowe zawory, żeliwne przyłącza lub pompa z korpusem mosiężnym tworzą kolejne ogniwa, a prąd płynący w obwodzie rośnie. Dlatego norma PN-EN 12502-3 zaleca, by w jednym układzie unikać łączenia metali o różnym potencjale bez bariery ochronnej.

Barierą taką jest warstwa pasywna naturalna, cienka powłoka tlenkowa na aluminium. Gdy zostanie uszkodzona mechanicznie, chemicznie lub przez kawitację, odsłonięty metal reaguje natychmiast. Tanie grzejniki aluminiowe bez atestu często mają wewnątrz puste żebra o chropowatej powierzchni, co drastycznie skraca żywotność tej warstwy i przyspiesza zapowietrzanie instalacji miedziano-aluminiowej.

Siedem objawów, które potwierdzają diagnozę

• Górne żebra wyraźnie zimne mimo poprawnego ciśnienia w instalacji.
• Stukanie, bulgotanie lub syk przy rozruchu pompy.
• Konieczność odpowietrzania częściej niż raz w tygodniu.
• Szary lub czarny szlam w filtrze siatkowym.
• Biały, pylisty nalot na zaworach i złączkach.
• Spadek mocy grzewczej kaloryfera powyżej 15% w ciągu sezonu.
• Ślady korozji przy połączeniu grzejnika z rurą.

Trzy z tych sygnałów to wystarczający powód, by zlecić płukanie chemiczne i wdrożyć inhibitor. Pięć lub więcej wskazuje, że sama chemia nie wystarczy i konieczna będzie decyzja o wymianie grzejnika lub całej instalacji.

Inhibitor korozji do instalacji Cu-Al jak dobrać i dawkować?

Inhibitor korozji to preparat chemiczny, który tworzy na wewnętrznych ściankach metali warstwę ochronną i neutralizuje agresywne jony. W układach mieszanych Cu-Al stosuje się inhibitory typu „mixed metal", czyli przystosowane do obu materiałów jednocześnie. Zwykle bazują na mieszaninie fosfonianów, kwasów organicznych i środków dyspergujących.

Dawkowanie zależy od pojemności wodnej instalacji, a nie od jej powierzchni. Dla typowego domu 150 m² to 80-140 litrów wody w obiegu, a więc potrzeba od 1,5 do 2,5 litra koncentratu. Stężenie docelowe powinno wynosić około 1-2% objętości, zgodnie z kartą techniczną producenta. Po wlaniu inhibitora instalacja musi pracować minimum 48 godzin, by warstwa ochronna uformowała się równomiernie.

Procedura krok po kroku wygląda tak: najpierw płukanie chemiczne środkiem usuwającym osady i tlenki, potem wypłukanie czystą wodą, a na końcu napełnienie wodą z inhibitorem. Pominięcie płukania sprawia, że nowy inhibitor wchodzi w reakcję ze starym szlamem i traci skuteczność w ciągu kilku tygodni.

Inhibitory działają dwutorowo. Fosfoniany wiążą jony miedzi i aluminium, uniemożliwiając im tworzenie kolejnych ogniw, a jednocześnie tworzą polimerową błonę na ściankach rur. Efekt jest odwracalny warstwa ochronna utrzymuje się przez 3-5 lat, po czym wymaga uzupełnienia. To tańsza opcja niż wymiana instalacji, ale nieusuwalna w 100%, jeśli korozja już postępuje.

Inhibitor nie zastąpi separatora powietrza ani filtra magnetycznego. Te trzy elementy tworzą razem system ochrony, w którym inhibitor chroni chemicznie, separator wyłapuje pęcherzyki gazu, a filtr magnetyczny wiąże cząstki tlenków żelaza. Sama chemia bez separatora pozwala zapowietrzaniu wracać przy każdym rozruchu pompy.

Kiedy inhibitor nie pomoże

Preparat nie zadziała, gdy grzejnik ma już perforacje, a ciśnienie spada w sposób ciągły. Nie zadziała też przy mocno zanieczyszczonej wodzie sieciowej o twardości powyżej 20°dH, ponieważ jony wapnia i magnezu tworzą z fosfonianami nierozpuszczalne osady. W takiej sytuacji jedynym sensownym wyjściem jest woda demineralizowana albo wymiana instalacji.

Grzejniki aluminiowe do miedzi które modele są bezpieczne?

Producent może dopuścić grzejnik aluminiowy do pracy w instalacji miedzianej tylko wtedy, gdy wewnętrzna powierzchnia żeberek pokryta jest powłoką antykorozyjną najczęściej żywicą epoksydową lub warstwą ceramiczną. Atest powinien być zgodny z normą PN-EN 442 oraz zawierać wyraźne dopuszczenie do kontaktu z wodą o określonym pH i składzie jonowym.

Na rynku spotyka się trzy kategorie grzejników aluminiowych. Pierwsza modele z rdzeniem miedzianym lub stalowym w dolnej części, gdzie woda przepływa przez mosiądz lub stal, a aluminium odpowiada tylko za oddawanie ciepła. Druga grzejniki w całości aluminiowe, ale z wewnętrzną powłoką ochronną, atestowane do Cu. Trzecia tanie grzejniki no-name, najczęściej z importu, bez dokumentacji i bez gwarancji chemicznej.

Stop aluminium „siluminium" czyli aluminium z domieszką krzemu do 12% zachowuje się nieco lepiej w środowisku Cu niż czyste aluminium, ale wciąż wymaga inhibitora. Traktowanie siluminium jako rozwiązania samodzielnego to częsty błąd; zmniejsza ryzyko, ale go nie eliminuje.

Sprawdzona strategia polega na zostawieniu aluminium wyłącznie w sekcjach, gdzie kontakt z miedzią ograniczony jest do pojedynczego przyłącza, a reszta obiegu wykonana jest z jednego materiału. Każde dodatkowe złącze zwiększa liczbę mikroogniw i przyspiesza zapowietrzanie instalacji CO Cu Al.

Jak rozpoznać bezpieczny grzejnik

Na karcie katalogowej szukaj trzech informacji: dopuszczalnego zakresu pH (zwykle 7-9), maksymalnej zawartości tlenu w wodzie oraz wyraźnej adnotacji o kompatybilności z miedzią. Brak któregokolwiek z tych zapisów oznacza, że producent nie przetestował produktu w takim środowisku i lepiej go unikać.

Jak uniknąć problemu przy nowej instalacji zasada jednego materiału

Najskuteczniejszą profilaktyką jest trzymanie się jednego metalu w całym obiegu. Jeśli rury są miedziane, grzejniki powinny mieć rdzeń miedziany lub stalowy z atestem, a wszystkie zawory i złączki muszą być z mosiądzu o niskiej zawartości cynku. Mieszanie aluminium, stali i miedzi w jednym układzie to zaproszenie do kłopotów, nawet z inhibitorem.

Wodę sieciową warto uzdatnić od pierwszego napełnienia. Twardość powyżej 15°dH sprzyja wytrącaniu kamienia, który niszczy powłoki ochronne i odsłania surowy metal. Woda demineralizowana lub zmiękczona do 5-8°dH, wzbogacona inhibitorem od samego początku, daje instalacji najlepszy start i wydłuża żywotność każdego komponentu o kilka lat.

Przy projektowaniu nowej instalacji warto od razu uwzględnić separator powietrza w najwyższym punkcie obiegu oraz filtr magnetyczny na powrocie przed kotłem. Koszt obu elementów to 300-600 zł, a oszczędność na późniejszych naprawach i odpowietrzaniu sięga kilku tysięcy złotych w ciągu dekady.

Zasada jest prosta: im więcej różnych metali i im wyższa temperatura wody, tym intensywniejsza korozja galwaniczna miedź aluminium. Dlatego w nowym budynku najlepiej wybrać jeden materiał na cały obieg, a jeśli to niemożliwe, rozdzielić instalację na dwa niezależne obiegi przez wymiennik ciepła.

Schemat decyzyjny co robić w zależności od stanu instalacji

• Instalacja nowa, jeszcze nie napełniona → jeden materiał, inhibitor od startu, filtr magnetyczny.
• Instalacja do 5 lat, brak objawów → pomiar pH i twardości wody, ewentualnie inhibitor prewencyjny.
• Instalacja 5-10 lat, sporadyczne odpowietrzanie → płukanie chemiczne + inhibitor + separator powietrza.
• Instalacja powyżej 10 lat, częste zapowietrzanie, szlam w filtrach → wymiana grzejników aluminiowych na modele z rdzeniem stalowym lub miedzianym.
• Instalacja z widocznymi śladami korozji, spadkami ciśnienia → wymiana całego obiegu lub rozdzielenie wymiennikiem.

Ścieżka inwestycyjna wygląda więc tak: najpierw diagnostyka, potem chemia, na końcu jeśli trzeba wymiana materiałowa. Odwrócenie tej kolejności, czyli montaż nowych grzejników bez płukania i inhibitora, prawie zawsze kończy się powrotem problemu w ciągu dwóch sezonów.

Checklista przed zakupem grzejnika do instalacji Cu

Przed podpisaniem zamówienia warto zweryfikować pięć rzeczy. Czy producent deklaruje kompatybilność z miedzią w karcie technicznej. Czy zakres dopuszczalnego pH obejmuje wodę z lokalnego wodociągu. Czy grzejnik ma wewnętrzną powłokę ochronną i jaką. Czy ciśnienie próbne wynosi minimum 13 bar. Czy gwarancja obejmuje pracę w układzie mieszanym, a nie tylko w instalacji aluminiowej.

Odpowiedź „nie" na którekolwiek z tych pytań oznacza, że albo potrzebny jest dodatkowy inhibitor, albo grzejnik lepiej zastąpić innym modelem. W domach, gdzie instalacja Cu była projektowana od początku pod wodę miękką, wybór grzejnika aluminiowego z atestem bywa rozsądny. W pozostałych przypadkach bezpieczniej wybrać grzejnik stalowy panelowy lub aluminiowy z rdzeniem stalowym.

Uwaga. Najczęstsze błędy to: brak płukania przed wlaniem inhibitora, mieszanie trzech metali w jednym obiegu, oszczędzanie na filtrze magnetycznym oraz montowanie odpowietrznika tylko na jednym grzejniku. Każdy z tych błędów osobno potrafi zniweczyć nawet najlepiej dobrany inhibitor.

Zapowietrzanie instalacji miedziano-aluminiowej to nie wyrok to sygnał, którego nie wolno ignorować. Diagnostyka, płukanie chemiczne, inhibitor i separator powietrza przywracają spokojną pracę układu w większości domów. W skrajnych przypadkach jedyną trwałą odpowiedzią pozostaje wymiana grzejników lub rozdzielenie obiegów wymiennikiem. Im szybciej zostanie postawiona właściwa diagnoza, tym mniejsze ryzyko, że za dwa lata temat wróci z powodu perforacji grzejnika.

Źródła danych i normy: PN-EN 12502-3 (ochrona materiałów metalowych przed korozją), PN-EN 442 (grzejniki i konwektory), katalogi techniczne producentów armatury (Caleffi, Honeywell, IMI), dane GUS o twardości wody w polskich wodociągach, instrukcje montażowe wiodących producentów grzejników aluminiowych dostępne na ich stronach internetowych.
