Gdzie zamontować termostat w ogrzewaniu podłogowym, by płacić mniej

Termostat w ogrzewaniu podłogowym najlepiej zamontować na wewnętrznej ścianie, na wysokości około 150 cm od podłogi, z dala od źródeł ciepła, przeciągów i drzwi. Montaż można wykonać w puszce podtynkowej lub wybrać wariant bezprzewodowy, gdy nie ma możliwości poprowadzenia kabli. Takie umiejscowienie zapewnia dokładny odczyt temperatury i wygodną, codzienną obsługę systemu grzewczego. Cena pomyłki bywa jednak wyższa, niż większość osób zakłada, bo jeden stopień błędu potrafi wygenerować kilkaset złotych rocznych strat.

• Złe miejsce termostatu w ogrzewaniu podłogowym lista zakazanych lokalizacji
• Na jakiej wysokości i jak poprawnie podłączyć termostat pokojowy
• Ile termostatów potrzebujesz w domu jednorodzinnym strefy i głowice
• Salon czy korytarz jak wybrać pomieszczenie referencyjne dla termostatu

Złe miejsce termostatu w ogrzewaniu podłogowym lista zakazanych lokalizacji

Najczęstsza przyczyna rozczarowania systemem podłogowym nie leży w jakości rur ani w mocy kotła. Winowajcą okazuje się zwykle termostat ulokowany w miejscu, które kompletnie nie oddaje realnej temperatury wnętrza. Efekt? Kocioł pracuje dłużej, podłoga grzeje mocniej niż potrzeba, a rachunek i tak rośnie z miesiąca na miesiąc.

Czujnik mierzy temperaturę powietrza w bardzo ograniczonej strefie, zwykle w promieniu kilkudziesięciu centymetrów od obudowy. Jeśli w tej strefie pojawi się źródło ciepła, nasłonecznienie albo przeciąg, regulator odczyta wartość o 1-2°C odbiegającą od rzeczywistości. Przy podłogówce, gdzie bezwładność sięga kilku godzin, każdy fałszywy sygnał kosztuje podwójnie: najpierw niepotrzebne dogrzewanie, potem długi okres studzenia nadmiarowo nagrzanej wylewki.

Wyliczenie bywa bolesne. Typowy dom o powierzchni 120 m² zużywa na ogrzewanie podłogowe około 12 000-18 000 kWh rocznie. Jeden stopień błędu odczytu przekłada się na 6-10% dodatkowego zużycia energii. Przy obecnych taryfach to 600-1400 zł rocznie więcej, które uciekają przez źle umieszczony czujnik.

Miejsca, w których termostat po prostu nie ma prawa działać poprawnie:

• ? Ściany zewnętrzne chłód muru zaniża odczyt, kocioł grzeje ponad miarę.
• ? Bezpośrednie sąsiedztwo okien i drzwi przeciąg i nasłonecznienie fałszują wskazania.
• ? Kuchnia para, kuchenka, piekarnik tworzą lokalną wyspę ciepła.
• ? Łazienka wilgoć i krótkotrwałe skoki temperatury po kąpieli zaburzają regulację.
• ? Korytarz przy wejściu ciągłe otwieranie drzwi generuje fałszywe sygnały.
• ? Za zasłonami lub meblami brak cyrkulacji powietrza zawyża odczyt.
• ? Przy telewizorze, routerze, lampach halogenowych każde takie urządzenie dodaje lokalne ciepło.

Przy podłogówce szczególnie groźne okazują się kuchnia i salon z kominkiem. Nawet jeśli kominek działa okazjonalnie, jego promieniowanie potrafi nagrzać obudowę termostatu o 3°C w kilkanaście minut. Regulator wyłącza wtedy ogrzewanie, a gdy ogień gaśnie, mieszkanie szybko się wychładza i cykl się powtarza.

Na jakiej wysokości i jak poprawnie podłączyć termostat pokojowy

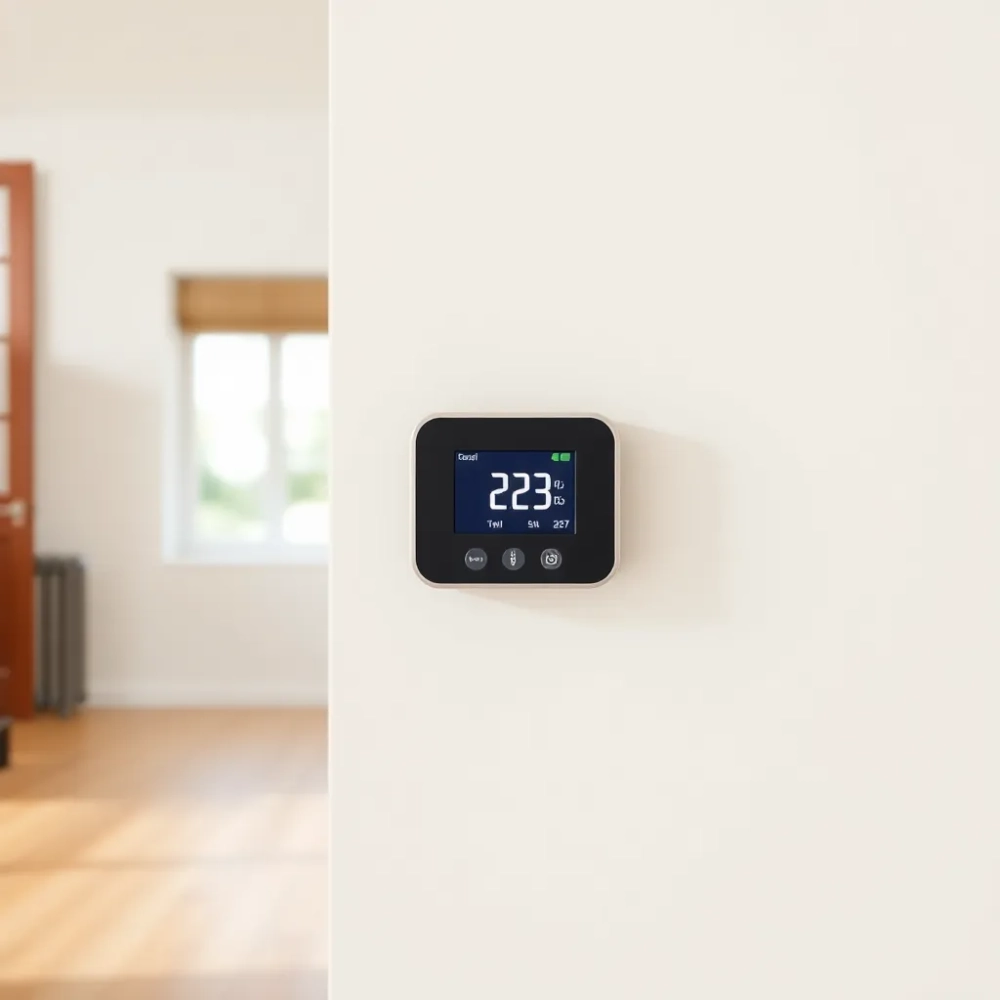

Optymalna wysokość montażu to 150 cm od poziomu gotowej podłogi. Wynika to z fizyki konwekcji: na tej wysokości powietrze ma temperaturę najbardziej zbliżoną do średniej odczuwalnej w pomieszczeniu. Niżej, zwłaszcza przy ogrzewaniu podłogowym, panuje cieplejsza warstwa, wyżej chłodniejsza.

Ściana musi być wewnętrzna, nośna lub działowa, ale oddzielająca dwa pomieszczenia ogrzewane. Unika się ścian szczytowych i tych sąsiadujących z klatką schodową albo garażem. Termostat wymaga też minimalnych odstępów: co najmniej 20 cm od framug drzwi i okien oraz minimum 1 m od grzejników ściennych, nawet jeśli w domu pracuje głównie podłogówka.

Montaż rozpoczyna się od wyłączenia zasilania w rozdzielni i sprawdzenia braku napięcia próbnikiem. W wyznaczonym miejscu wycina się otwór na puszkę podtynkową, prowadzi kabel sterujący od listwy kotłowej lub rozdzielacza podłogowego. Przewód powinien biec w peszelu lub korytkach instalacyjnych, zgodnie z normą PN-HD 60364 dotyczącą instalacji elektrycznych niskiego napięcia.

Po podłączeniu zacisków (zwykle COM i NO dla sygnału bezpotencjałowego) termostat mocuje się w puszce śrubami montażowymi. W wariancie bezprzewodowym etap ten upraszcza się do przykręcenia uchwytu ściennego, bo komunikacja z odbiornikiem odbywa się drogą radiową w paśmie 868 MHz. Taki wariant sprawdza się w domach z rozbudowaną podłogówką, gdzie prowadzenie kabli do każdej strefy byłoby uciążliwe.

Uwaga: Termostat podłącza się do listwy zaciskowej kotła lub siłownika rozdzielacza jako styk bezpotencjałowy. Podanie napięcia sieciowego 230 V na wejście regulatora niskonapięciowego grozi jego natychmiastowym uszkodzeniem.

Ile termostatów potrzebujesz w domu jednorodzinnym strefy i głowice

Jeden termostat na cały dom to rozwiązanie, które działa poprawnie wyłącznie w kawalerkach. W domu jednorodzinnym o powierzchni 120-180 m² taka konfiguracja oznacza, że temperatura w sypialniach i łazienkach musi odpowiadać potrzebom salonu. Efekt? Albo w salonie jest chłodno, albo reszta pomieszczeń przegrzewa się niepotrzebnie.

Strefowanie ogrzewania podłogowego polega na podziale instalacji na niezależne obiegi, z których każdy ma własny siłownik i termostat. Typowy podział obejmuje kondygnację dzienną (parter) i nocną (piętro) oraz strefę łazienek z osobnym, podwyższonym komfortem cieplnym. Normy projektowe, w tym wytyczne producentów rur PE-Xa i PE-RT II, zalecają, by jeden obieg nie przekraczał 100-120 m² powierzchni grzewczej.

Głowice termostatyczne montowane na rozdzielaczu współpracują z termostatem pokojowym w trybie on/off lub PWM (modulacja szerokości impulsu). Algorytm PWM pozwala proporcjonalnie do obniżonej temperatury, zamiast prostego włącz-wyłącz. Różnica w komforcie bywa subtelna, ale w zużyciu energii sięga 8-12% rocznie, bo siłownik nie otwiera zaworu na pełen skok przy minimalnym odchyleniu.

Łazienki wymagają osobnego traktowania. Podłoga powinna osiągać 26-28°C dla komfortu po wyjściu spod prysznica, ale w pozostałych pomieszczeniach wystarcza 24-26°C. Realizuje się to przez osobny obieg z własnym termostatem i programatorem czasowym podnoszącym temperaturę tylko rano i wieczorem.

Optymalna liczba termostatów w domu 150 m² to trzy do pięciu sztuk: jeden dla parteru, jeden dla piętra, jeden dla łazienek, opcjonalnie jeden dla garażu lub kotłowni. Koszt każdego kolejnego punktu sterowania zwraca się w ciągu dwóch do trzech sezonów grzewczych.

Salon czy korytarz jak wybrać pomieszczenie referencyjne dla termostatu

Salon to serce domu, ale nie zawsze najlepsze miejsce na termostat. Przeszklenia tarasowe, kominek, nasłonecznienie popołudniowe potrafią zmienić odczyt w ciągu godziny o 2-3°C. Kocioł dostaje wtedy sprzeczne sygnały i pracuje nieoptymalnie.

Pomieszczenie referencyjne powinno spełniać trzy kryteria: stałą temperaturę w ciągu doby, brak źródeł ciepła poza instalacją grzewczą, brak intensywnego nasłonecznienia. Korytarz centralny, hol piętra albo pokój dzienny bez przeszkleń zwykle lepiej oddają średnią temperaturę budynku niż salon z widokiem na ogród od południa.

Wielu instalatorów zaleca montaż w pokoju, który użytkownicy spędzają najwięcej czasu wieczorem. Argument ma sens, o ile pokój nie ma kominka ani dużych okien. Gdy salon pełni rolę jadalni i salonu telewizyjnego jednocześnie, lepszym wyborem bywa przyległy korytarz, bo jego temperatura odzwierciedla uśrednione warunki całej kondygnacji.

Przy wielu strefach termostat pokojowy nie musi znajdować się w pomieszczeniu o najwyższym zapotrzebowaniu na ciepło. Steruje on rozdzielaczem, który proporcjonalnie dogrzewa poszczególne obiegi. Dlatego czujnik referencyjny w korytarzu może z powodzeniem koordynować pracę salonu, kuchni i jadalni, jeśli wszystkie mają podobne zyski i straty ciepła.

Wskazówka: Przed montażem warto przez tydzień mierzyć temperaturę w kilku pomieszczeniach tanim rejestratorem (np. czujnikiem bluetooth za 50-80 zł). Pomiar ujawnia, gdzie wahania dobowe są najmniejsze, a to właśnie tam powinien trafić termostat główny.

Kalibracja i pierwsze uruchomienie

Po fizycznym montażu pozostaje jeszcze jeden krok, który decyduje o dokładności regulacji. Nowoczesne termostaty elektroniczne posiadają funkcję kalibracji czujnika wewnętrznego, pozwalającą skorygować odczyt o ±2°C względem wzorcowego termometru. Procedura zajmuje dwie minuty, a pomiar referencyjny powinien być wykonany po co najmniej godzinie od włączenia urządzenia.

Histereza, czyli różnica między temperaturą włączenia i wyłączenia kotła, w tanich regulatorach wynosi 1°C, w droższych 0,2-0,5°C. Im mniejsza histereza, tym stabilniejsza temperatura w pomieszczeniu i wyższy komfort, ale też więcej cykli pracy kotła. Przy podłogówce o dużej bezwładności optymalna wartość to 0,5°C, bo wylewka sama wygładza krótkotrwałe odchylenia.

Tryb pierwszego uruchomienia obejmuje zwykle ustawienie daty, godziny, strefy czasowej oraz harmonogramu tygodniowego. Warto go wypełnić od razu, bo domyślne ustawienia fabryczne rzadko odpowiadają realnemu trybowi życia domowników. Harmonogram 7-dniowy z sześcioma zmianami temperatury na dobę pozwala zaoszczędzić kolejne 10-15% energii w porównaniu ze stałą nastawą.

Na wynos: Termostat w ogrzewaniu podłogowym montuje się na ścianie wewnętrznej, 1,5 m od podłogi, z dala od okien, drzwi i źródeł ciepła. Jeden stopień błędu odczytu kosztuje 600-1400 zł rocznie w typowym domu 120 m², a strefowanie na 3-5 obiegów zwraca się w 2-3 sezonach.

Źródła i normy

Norma PN-HD 60364 instalacje elektryczne niskiego napięcia. Norma PN-EN 15500 regulacja temperatury w pojedynczych pomieszczeniach. Wytyczne projektowe producentów rur PE-Xa i PE-RT II (np. Uponor, Rehau, Kisan). Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021).
