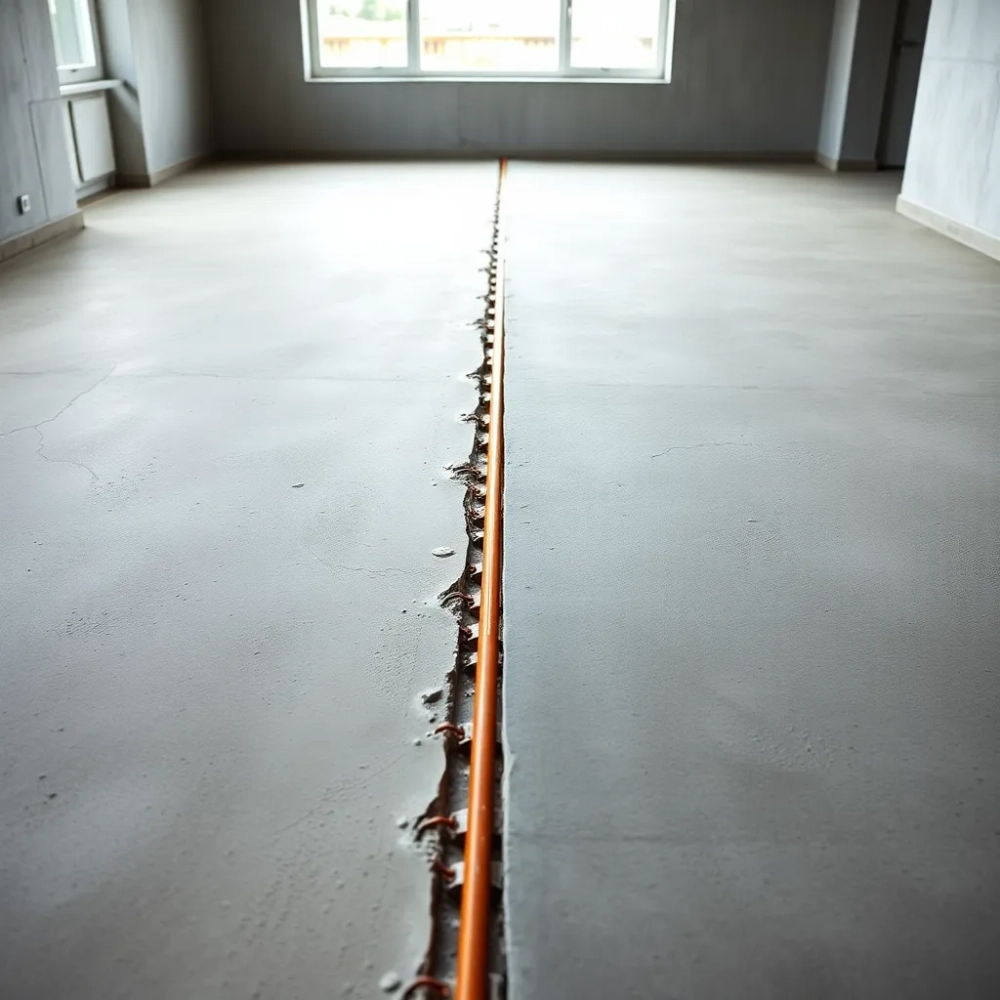

Dylatacja w ogrzewaniu podłogowym – jak uniknąć pęknięć i kosztownych napraw

Taśma dylatacyjna brzegowa i szczeliny pośrednie w wylewce

Jastrych cementowy lub anhydrytowy w ogrzewaniu podłogowym pracuje non stop. Każdy metr kwadratowy wydłuża się od 0,6 do 1,0 mm na każde 10 K różnicy temperatury, więc przy polu 40 m² i grzaniu do 35°C mowa o sumarycznym przyroście rzędu 2,5 mm. Brak szczeliny brzegowej oznacza, że masa napiera na ściany i napotyka twardą barierę. Naprężenia ściskające przenoszą się na okładzinę, a w skrajnych przypadkach unoszą listwy i rozrywają fugi.

• Taśma dylatacyjna brzegowa i szczeliny pośrednie w wylewce
• Kiedy robić dylatację w ogrzewaniu podłogowym pola, proporcje i normy
• Profil dylatacyjny pod ogrzewanie podłogowe montaż krok po kroku

Dwie kategorie dylatacji odpowiadają na dwa różne problemy fizyczne. Dylatacja brzegowa oddziela wylewkę od przegród pionowych: ścian, słupów, ościeżnic, progów. Przejmuje rozszerzalność całego pola i tłumi przenoszenie drgań. Szczeliny pośrednie (profilowe) dzielą duże pole na mniejsze, kontrolowane segmenty, żeby skumulowane wydłużenie nie przekroczyło wytrzymałości jastrychu na rozciąganie.

Parametry taśmy brzegowej, które mają znaczenie:

• grubość pianki PE 8 mm (cieńsza nie kompensuje wydłużeń, grubsza utrudnia wykończenie cokołu)
• wysokość 150 mm, co pozwala zawinąć fartuch na izolację termiczną bez mostka
• fartuch z folii PE odporny na alkaliczny odczyn świeżego jastrychu
• krawędź samoprzylepna dla stabilizacji montażu na ścianie

Szerokość 8 mm nie jest przypadkowa. Po wylaniu jastrychu i ułożeniu wykładziny elastycznej taśma zostaje obcięta równo z powierzchnią, a jej pamięć sprężysta utrzymuje szczelinę otwartą. Pod płytkami ceramicznymi listwa cokołowa zakrywa resztę, ale pianka wciąż przejmuje naprężenia termiczne przez cały cykl grzewczy.

Konsekwencje pominięcia dylatacji brzegowej pojawiają się zwykle po pierwszym sezonie grzewczym. Najczęstsze objawy to pęknięcia wylewki przy ścianie, odspojenie listew przypodłogowych, wybrzuszenia paneli laminowanych i trzaski słyszalne nocą, gdy konstrukcja domu stygnie. Naprawa wymaga kucia fragmentu jastrychu, ponownego ułożenia izolacji i odtworzenia okładziny, a to koszt rzędu 180-320 zł za metr kwadratowy samej podłogi.

Kiedy robić dylatację w ogrzewaniu podłogowym pola, proporcje i normy

Norma PN-EN 1264 oraz wytyczne producentów rur i systemów grzewczych definiują granice geometryczne, po przekroczeniu których szczelina pośrednia staje się obowiązkowa. Większość producentów rur PE-Xc i PE-RT II zaleca podział pola przy powierzchni powyżej 40 m², długości boku ponad 8 m lub stosunku boków większym niż 2:1. W praktyce projektowej oznacza to pokój 6×7 m z układem ślimakowym bez podziału i pokój 4×10 m z układem meandrowym jako dwa osobne obwody grzewcze.

Kształt pomieszczenia też ma znaczenie. Pomieszczenia w kształcie litery L, T lub Z wymagają dylatacji w miejscu załamania, ponieważ zmiana kierunku pola grzewczego generuje różne gradienty temperatury. Każda krawędź wewnętrzna kąta prostego powyżej 1,5 m kwalifikuje się do podziału szczeliną pośrednią.

Szczelina pośrednia musi przebiegać przez całą grubość jastrychu, od izolacji termicznej do powierzchni wylewki. Szerokość minimalna to 5 mm, ale w praktyce stosuje się profile 8-10 mm, żeby umożliwić ruch segmentu o 1,5-2,5 mm w każdą stronę. Wypełnienie stanowi profil z pianki PE lub wkład kompresyjny, który odkształca się sprężyście i nie przenosi naprężeń ścinających między sąsiednimi polami.

Rury tranzytowe, czyli odcinki instalacji przechodzące przez dylatację, wymagają osobnej ochrony. Każda rura w szczelinie musi być osadzona w rurze osłonowej (peszel) o długości minimum 40 cm po obu stronach szczeliny, co kompensuje wydłużenie rury grzewczej względem jastrychu. Bez tego rozwiązania rura naprężona termicznie pęka w najsłabszym punkcie, zwykle w obrębie profilu dylatacyjnego, i generuje wyciek trudny do lokalizacji.

Wytyczne normy PN-EN 1264-4 wskazują też na konieczność prowadzenia rur w dylatacji w rurze ochronnej z PE, bez połączeń złącznych w obrębie szczeliny. Szyna profilowana mocuje rurę osłonową do izolacji, a taśma PE dodatkowo uszczelnia połączenie z profilem dylatacyjnym.

Profil dylatacyjny pod ogrzewanie podłogowe montaż krok po kroku

Profil dylatacyjny z PE działa jak regulator naprężeń. Składa się z dwóch kształtowników L połączonych paskiem elastycznym, który kompresuje się przy wydłużeniu pola i rozkurcza przy stygnięciu. Montaż odbywa się przed wylewaniem jastrychu, po ułożeniu rur grzewczych i zamocowaniu ich do siatki lub maty systemowej.

Montaż profilu pośredniego krok po kroku:

• Wytnij rowek w płycie izolacyjnej w miejscu planowanej szczeliny (głębokość 10 mm, szerokość 8-10 mm).
• Ustaw profil na izolacji i zamocuj go kołkami montażowymi co 30-40 cm.
• Prowadź rury grzewcze prostopadle do profilu, każdorazowo osadzając je w rurze osłonowej 40 cm.
• Zabezpiecz rury osłonowe taśmą PE na styku z profilem.
• Wylej jastrych, kontrolując, czy profil nie przesunął się pod naporem masy.
• Po związaniu jastrychu odetnij wystający fragment profilu równo z powierzchnią wylewki.

Przy wykończeniu podłogi kluczowe jest zachowanie ciągłości szczeliny. Płytki ceramiczne wymagają fugi elastycznej nad szczeliną, zwykle silikonu sanitarnego lub specjalnego profilu okapowego do dylatacji. Panele laminowane i winylowe układa się z przerwą dylatacyjną, której nie wolno klinować cokołem. Wykładziny miękkie, takie jak dywan czy PVC, pozwalają zakryć szczelinę listwą aluminiową lub progiem.

Checklista przed wylaniem jastrychu:

• Taśma brzegowa ułożona na całym obwodzie, fartuch na izolacji
• Profil pośredni zamocowany w wymaganych miejscach geometrycznych
• Rury tranzytowe w rurach osłonowych 40 cm
• Połączenia złączne poza dylatacjami
• Przejścia przez drzwi zabezpieczone profilem progowym
• Przewody instalacji elektrycznej i wod-kan w dylatacjach prowadzone w peszlach

Checklista odbioru podłogówki:

• Ciągłość taśmy brzegowej, brak przerw przy ościeżnicach
• Szczeliny pośrednie na całą grubość jastrychu
• Profil nie odstaje od podłoża
• Rury osłonowe w dylatacjach mają wymagane 40 cm
• Brak połączeń złącznych w obrębie szczelin
• Protokół ciśnieniowy instalacji podpisany przed wylewką
• Dokumentacja fotograficzna ułożenia rur
• Geometria pola zgodna z projektem
• Próba szczelności instalacji wodnej zakończona pozytywnie
• Gwarancja producenta rur nieważna bez powyższych punktów

Przeciętny koszt materiałów dylatacyjnych w przeliczeniu na metr kwadratowy podłogi to 6-14 zł, a robocizna przy montażu profilu to 25-45 zł za metr bieżący szczeliny. Całość stanowi ułamek wartości posadzki, a jej brak generuje wydatki pięciokrotnie wyższe przy pierwszej awarii.

Najczęstsze błędy wykonawców:

• Brak taśmy brzegowej przy ościeżnicach drzwiowych
• Podział pola przy 60 m² bez szczeliny pośredniej
• Połączenia złączne rur umieszczone w dylatacji
• Profil dylatacyjny przycięty przed wylaniem jastrychu
• Taśma brzegowa ułożona odwrotnie (fartuch pod izolacją zamiast na niej)
• Wylewka wlana bez sprawdzenia pozycji rur w dylatacji
• Fuga elastyczna nad szczeliną pominięta przy płytkach

FAQ dylatacja posadzki w ogrzewaniu podłogowym

Czy taśma brzegowa jest potrzebna w każdym pomieszczeniu?
Tak, w każdym pomieszczeniu z wylewką nad ogrzewaniem podłogowym. Bez niej wydłużenia termiczne przenoszą się na ściany i powodują pęknięcia.

Jak głęboka musi być szczelina pośrednia?
Na całą grubość jastrychu, od izolacji do powierzchni wylewki. Minimalna szerokość to 5 mm, ale profile 8-10 mm dają pewniejszą kompensację.

Czy można prowadzić rury grzewcze przez dylatację?
Tak, wyłącznie w rurach osłonowych o długości minimum 40 cm po każdej stronie szczeliny. Bez osłony rura pęka przy pierwszej poważnej zmianie temperatury.

Czy dylatacja jest konieczna pod panele winylowe?
Tak, panele winylowe mają wyższy współczynnik rozszerzalności niż ceramika. Szczelina brzegowa 8 mm jest wymagana, a dodatkowe szczeliny pośrednie przy polach powyżej 40 m².

Warstwy podłogi od dołu do góry: strop, izolacja termiczna (EPS lub XPS min. 80 mm), folia PE, rury grzewcze wraz z mocowaniem, jastrych cementowy lub anhydrytowy (grubość nad rurą min. 30 mm dla ceramiki, 45 mm dla paneli), dylatacja brzegowa i pośrednia, grunt, klej lub podkład, okładzina.

Dylatacja ogrzewania podłogowego to inwestycja rzędu kilku złotych na metr kwadratowy, która chroni posadzkę wartą kilkaset złotych za ten sam metr. Prawidłowy montaż taśmy brzegowej, profili pośrednich i rur osłonowych zajmuje doświadczonej ekipie kilka godzin na 100 m², a błędy w tym zakresie ujawniają się dopiero po pierwszym sezonie grzewczym, gdy naprawa wymaga kucia i ponownego układania warstw. Na etapie odbioru instalacji warto poprosić wykonawcę o dokumentację fotograficzną ułożenia rur przed wylewką, protokół próby ciśnieniowej i rysunek z lokalizacją dylatacji, ponieważ producenci rur warunkują gwarancję właśnie tymi zapisami.

Źródła danych i norm:
PN-EN 1264-1 do 1264-4 (Ogrzewanie podłogowe wodne), Dziennik Ustaw 2022 poz. 1225 (Warunki techniczne, jakim powinny odpowiadać budynki), dokumentacja techniczna systemów ogrzewania podłogowego publikowana przez producentów rur PE-Xc i PE-RT II (m.in. KAN-therm, Uponor, Rehau).
