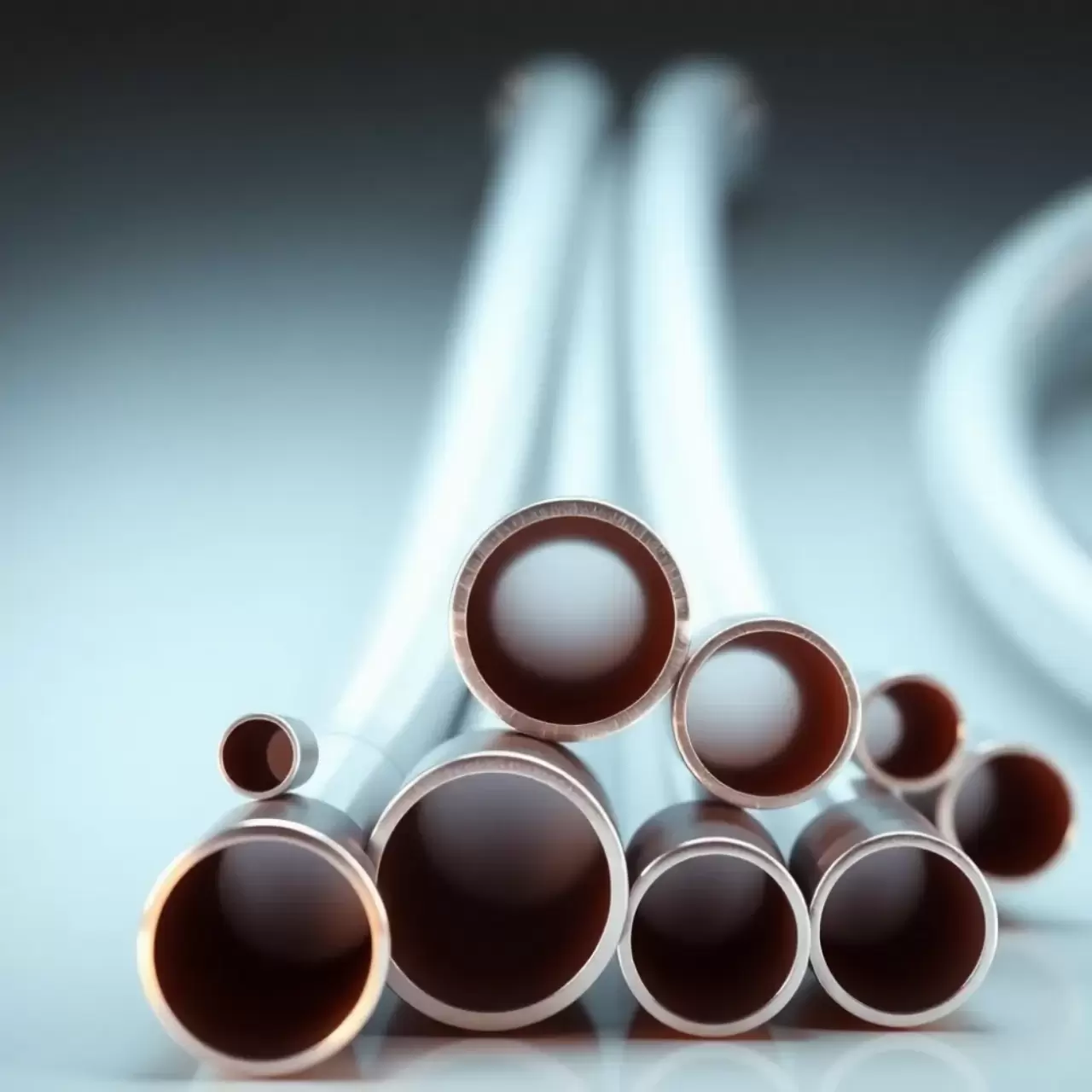

Dobór średnic rur CO: Przewodnik 2025

Dobór średnic rur centralnego ogrzewania to nie kwestia estetyki, lecz nauka, która decyduje o komforcie i rachunkach za ogrzewanie w Twoim domu. Wyobraź sobie, że budujesz autostradę dla ciepła. Czy zrobisz ją zbyt wąską, by samochody stanęły w korku, czy może zbyt szeroką, marnując cenną przestrzeń? Podobnie jest z rurami CO. Optymalny dobór średnic to klucz do wydajnego i ekonomicznego systemu grzewczego.

Spis treści:

• Wpływ przepływu i oporów hydraulicznych na średnice rur
• Obliczanie zapotrzebowania na ciepło a średnica rur
• Typy rur i ich wpływ na dobór średnicy
• Narzędzia i programy wspomagające dobór średnic
• Najczęściej popełniane błędy przy doborze średnic rur CO
• Pytania i Odpowiedzi: Dobór średnic rur centralnego ogrzewania

Zapewnienie prawidłowego przepływu czynnika grzewczego, minimalizacja strat ciśnienia i redukcja zużycia energii to główne cele procesu. To jak skomponowanie orkiestry, gdzie każdy instrument, czyli każda rura, musi grać w idealnym zgraniu, by zapewnić harmonijne i efektywne ciepło w każdym zakamarku budynku.

Powyższe dane stanowią punkt wyjścia do głębszej analizy, przypominając nam, że każdy system grzewczy to złożony organizm. Nie można po prostu "strzelać" ze średnicami, bo to prosta droga do niezadowolenia i ukrytych kosztów. To sztuka wyważania między komfortem, efektywnością energetyczną a kosztami inwestycji i późniejszej eksploatacji.

Wpływ przepływu i oporów hydraulicznych na średnice rur

Przepływ czynnika grzewczego przez rury centralnego ogrzewania jest niczym oddech systemu: musi być płynny i odpowiednio zbalansowany, aby dostarczyć wystarczającą ilość ciepła. Jeśli rury są zbyt małe, prędkość przepływu wzrośnie, prowadząc do irytujących szumów, zwiększonego zużycia energii przez pompę oraz nadmiernego obciążenia konstrukcji rur. To jak zbyt wąskie gardło dla rzeki, gdzie woda zaczyna burzyć.

Z drugiej strony, zbyt duże średnice rur generują mniejsze opory, co jest pożądane, jednak zwiększają koszty materiałowe i montażowe. Ponadto, niska prędkość przepływu w zbyt dużych rurach może sprzyjać osadzaniu się zanieczyszczeń i powietrza w instalacji, prowadząc do jej zatykania i zapowietrzania. Warto dążyć w centralnym ogrzewaniu do prędkości z zakresu 0,5 do 1,5 m/s, minimalizując ryzyko powstania tych problemów.

Opory hydrauliczne, czyli straty ciśnienia, są nieodłącznym elementem przepływu cieczy przez rury. Składają się na nie opory liniowe, wynikające z tarcia czynnika o ścianki rur, oraz opory miejscowe, powstające na wszelkiego rodzaju złączkach, zaworach czy kolanach. Ich prawidłowe obliczenie jest kluczowe dla doboru odpowiedniej pompy obiegowej, która musi być w stanie pokonać te opory, zapewniając cyrkulację ciepłej wody w całym systemie ogrzewania.

Zbyt wysokie opory to sygnał, że nasza "autostrada" dla ciepła ma za dużo zakrętów i zwężeń, co wymusza na pompie, by "wcisnęła gaz do dechy", zużywając więcej prądu. Prawidłowy dobór średnic rur minimalizuje te straty, co przekłada się na niższe rachunki za energię elektryczną i cichszą pracę całego systemu.

Obliczanie zapotrzebowania na ciepło a średnica rur

Zanim zaczniemy cokolwiek projektować, musimy wiedzieć, ile ciepła potrzebujemy. To podstawowe pytanie, na które odpowiada Audyt Energetyczny budynku, wyliczając zapotrzebowanie na moc grzewczą dla każdego pomieszczenia. To jak ustalenie, ile wody potrzeba do nawodnienia każdego hektara pola – bez tej wiedzy nie dobierzemy odpowiedniej pompki ani rur głównych.

Na podstawie obliczonego zapotrzebowania na moc grzewczą w (W) i założonej różnicy temperatur czynnika grzewczego na zasilaniu i powrocie (ΔT, zazwyczaj 10-20°C dla grzejników) można wyliczyć wymagany przepływ objętościowy wody. Im większe zapotrzebowanie na ciepło, tym większy przepływ jest potrzebny, co w konsekwencji wymusi zastosowanie większych średnic rur, aby utrzymać optymalną prędkość przepływu i niskie opory.

To tutaj z pomocą przychodzą wzory hydrauliczne, które pozwalają przeliczyć moc na przepływ, a przepływ na pole przekroju rury. Przykładowo, dla pomieszczenia o zapotrzebowaniu 1000 W, przy ΔT 15°C, wymagany przepływ będzie znacznie mniejszy niż dla salonu o zapotrzebowaniu 4000 W. Każdy taki obwód wymaga indywidualnego podejścia w procesie doboru średnic rur centralnego ogrzewania.

W praktyce, inżynierzy wykorzystują zaawansowane programy komputerowe lub specjalistyczne tabele, które na podstawie tych danych automatycznie podpowiadają optymalne średnice. Ręczne obliczenia są możliwe, ale czasochłonne i bardziej podatne na błędy, zwłaszcza w przypadku skomplikowanych i rozległych instalacji.

Typy rur i ich wpływ na dobór średnicy

Wybór materiału rur to decyzja, która wpływa nie tylko na koszt, ale i na właściwości hydrauliczne całej instalacji. Rury stalowe, choć trwałe i sprawdzone, charakteryzują się większą chropowatością wewnętrzną niż miedź czy tworzywa sztuczne. Oznacza to, że dla osiągnięcia tego samego przepływu i przy zachowaniu akceptowalnych oporów, rury stalowe często wymagają większej średnicy wewnętrznej.

Rury miedziane, dzięki swojej idealnie gładkiej powierzchni wewnętrznej, minimalizują straty tarcia. To pozwala na zastosowanie mniejszych średnic dla tego samego przepływu, co jest korzystne zarówno pod względem estetyki (mniej widoczne rury), jak i kosztów montażu (mniej miejsca na rurociąg). Miedź w instalacji centralnego ogrzewania jest również bardzo odporna na korozję, co przekłada się na długą żywotność systemu.

Nowoczesne rury z tworzyw sztucznych, takie jak PEX, PP czy PERT, często z dodatkową warstwą aluminiową (PEX/Al/PEX), oferują kompromis między ceną a właściwościami. Są elastyczne, odporne na korozję i również charakteryzują się gładką powierzchnią wewnętrzną, co pozwala na stosowanie relatywnie mniejszych średnic. Ich zaletą jest również łatwość montażu i niższa waga w porównaniu do rur metalowych.

Pamiętajmy, że dwie rury o tej samej średnicy zewnętrznej, ale wykonane z różnych materiałów, mogą mieć zupełnie inne średnice wewnętrzne. To właśnie ta wewnętrzna średnica jest kluczowa dla przepływu i oporów hydraulicznych. Ignorowanie tego faktu to błąd w doborze średnic rur centralnego ogrzewania, który może mieć daleko idące konsekwencje.

Narzędzia i programy wspomagające dobór średnic

Czasy, gdy projektant opierał się wyłącznie na grubych tabelach i linijkach, minęły. Dziś mamy do dyspozycji potężne narzędzia, które sprawiają, że dobór średnic rur jest precyzyjny i efektywny. Podstawą nadal pozostają tabele i wykresy hydrauliczne, które są punktem wyjścia dla każdego inżyniera. Są to jednak narzędzia do szybkiej weryfikacji lub wstępnego szacowania, nie do kompleksowego projektowania.

Wiele prostych arkuszy kalkulacyjnych, często dostępnych online lub tworzonych samodzielnie, pozwala na wprowadzanie danych i automatyczne obliczanie średnic oraz strat ciśnienia dla prostych obwodów. To świetne rozwiązanie dla mniej skomplikowanych projektów lub do nauki podstaw hydrauliki grzewczej.

Prawdziwa moc obliczeniowa leży w specjalistycznym oprogramowaniu CAD/BIM, takim jak Revit MEP czy Audytor OZC. Te programy nie tylko wizualizują całą instalację w 2D i 3D, ale przede wszystkim automatycznie obliczają przepływy, opory hydrauliczne i optymalne średnice dla każdego fragmentu rurociągu. Potrafią również wykrywać potencjalne kolizje i generować precyzyjne zestawienia materiałowe.

Korzystanie z tych narzędzi to nie tylko oszczędność czasu, ale przede wszystkim minimalizacja ryzyka popełnienia błędów. Dzięki nim możemy zaprojektować system, który działa jak dobrze naoliwiona maszyna, zapewniając komfort cieplny przy minimalnym zużyciu energii. Pamiętaj, precyzja w projekcie to klucz do efektywnego systemu centralnego ogrzewania.

Najczęściej popełniane błędy przy doborze średnic rur CO

Niedoszacowanie lub przeszacowanie zapotrzebowania na ciepło jest jednym z fundamentalnych błędów. Za małe rury oznaczają „udławienie” systemu – ciepło nie dotrze tam, gdzie powinno, a grzejniki będą niedogrzane. Efektem jest niezadowalająca temperatura w pomieszczeniach, hałas i zwiększona praca pompy. Z kolei za duże rury to niepotrzebne koszty inwestycyjne i dłuższy czas nagrzewania się systemu.

Innym powszechnym błędem jest ignorowanie oporów miejscowych. Kolanka, trójniki, zawory – każdy z tych elementów generuje dodatkowy spadek ciśnienia. Brak ich uwzględnienia w obliczeniach prowadzi do niedoszacowania całkowitych oporów instalacji, co może skutkować tym, że pompa okaże się zbyt słaba, albo będzie musiała pracować na maksymalnych obrotach, zużywając zbyt wiele energii.

Stosowanie jednej średnicy rury na całej długości instalacji, zwłaszcza w większych systemach, to kolejna pułapka. Prawidłowowy dobór średnic rur centralnego ogrzewania powinien zakładać stopniowe zmniejszanie się średnic w miarę oddalania się od źródła ciepła, ponieważ przepływ czynnika grzewczego w poszczególnych odgałęzieniach maleje. Niewłaściwy dobór pompy obiegowej jest bezpośrednią konsekwencją błędów w doborze średnic. Za słaba pompa nie pokona oporów, a za mocna będzie generować niepotrzebne koszty, hałas i szybsze zużycie.

Zbyt wysoka prędkość przepływu to źródło uciążliwych szumów i gwizdów w rurach, erozji wewnętrznej powierzchni rur oraz nadmiernych oporów. Z kolei zbyt niska prędkość sprzyja osadzaniu się zanieczyszczeń i problemom z odpowietrzaniem. Uniknięcie tych błędów wymaga rzetelnego podejścia do projektu i korzystania z profesjonalnej wiedzy lub narzędzi.

Pytania i Odpowiedzi: Dobór średnic rur centralnego ogrzewania

• Jakie są główne cele optymalnego doboru średnic rur w centralnym ogrzewaniu?

  Główne cele optymalnego doboru średnic rur to zapewnienie prawidłowego przepływu czynnika grzewczego, minimalizacja strat ciśnienia oraz redukcja zużycia energii. Tak jak w orkiestrze, każda rura musi współgrać, aby zapewnić efektywne i harmonijne ciepło w całym budynku.

• Jaka prędkość przepływu czynnika grzewczego jest zalecana w rurach CO i dlaczego?

  Zalecana prędkość przepływu czynnika grzewczego w rurach CO mieści się w zakresie od 0,5 do 1,5 m/s. Zbyt wysoka prędkość może prowadzić do hałasu, erozji rur i zwiększonego zużycia energii przez pompę, natomiast zbyt niska prędkość sprzyja zapowietrzaniu i osadzaniu się zanieczyszczeń w instalacji.

• W jaki sposób materiał rury wpływa na dobór jej średnicy?

  Materiał rury wpływa na dobór średnicy głównie poprzez jego chropowatość wewnętrzną, która decyduje o oporach liniowych. Rury stalowe, będące bardziej chropowate, wymagają większych średnic niż gładkie rury miedziane czy z tworzyw sztucznych (np. PEX), aby osiągnąć ten sam przepływ przy akceptowalnych oporach. Gładkie rury pozwalają na zastosowanie mniejszych średnic, co wpływa na estetykę i koszty montażu.

• Jakie są najczęstsze błędy popełniane przy doborze średnic rur centralnego ogrzewania?

  Najczęstsze błędy to niedoszacowanie lub przeszacowanie zapotrzebowania na ciepło, ignorowanie oporów miejscowych (kolanek, zaworów), stosowanie jednej średnicy rury na całej długości instalacji (zamiast stopniowego zmniejszania się średnic), niewłaściwy dobór pompy obiegowej oraz niekontrolowana zbyt wysoka lub zbyt niska prędkość przepływu czynnika grzewczego.
