Centralne ogrzewanie grawitacyjne schemat – jak działa i jak je zbudować

Masz w piwnicy stary kocioł, rury idące sufitami i grzejniki żeliwne, które grzeją jak chcą, a nie jak trzeba. Jednocześnie nie chcesz płacić rachunków za prąd do pompy obiegowej, który w dobrze ocieplonym domu potrafi zjeść kilkaset złotych rocznie. Centralne ogrzewanie grawitacyjne rozwiązuje oba problemy jednocześnie, ale tylko wtedy, gdy układ zostanie zmontowany według konkretnych zasad wynikających z fizyki, a nie z pamięci starszego instalatora. Poniżej znajdziesz schemat działania, wymiary rur, typowe pułapki oraz checklistę modernizacji starej instalacji bez wymiany kotła.

• Jak działa obieg grawitacyjny wody w instalacji CO
• Wymagania techniczne: średnice rur, spadki i moc grzejników
• Rozdział górny czy dolny który układ wybrać do starego domu
• Koszty eksploatacji: grawitacja, pompa obiegowa czy pompa ciepła
• Najczęstsze błędy montażowe w ogrzewaniu grawitacyjnym
• Modernizacja starej instalacji grawitacyjnej krok po kroku
• Checklista modernizacji dla właścicieli starych domów

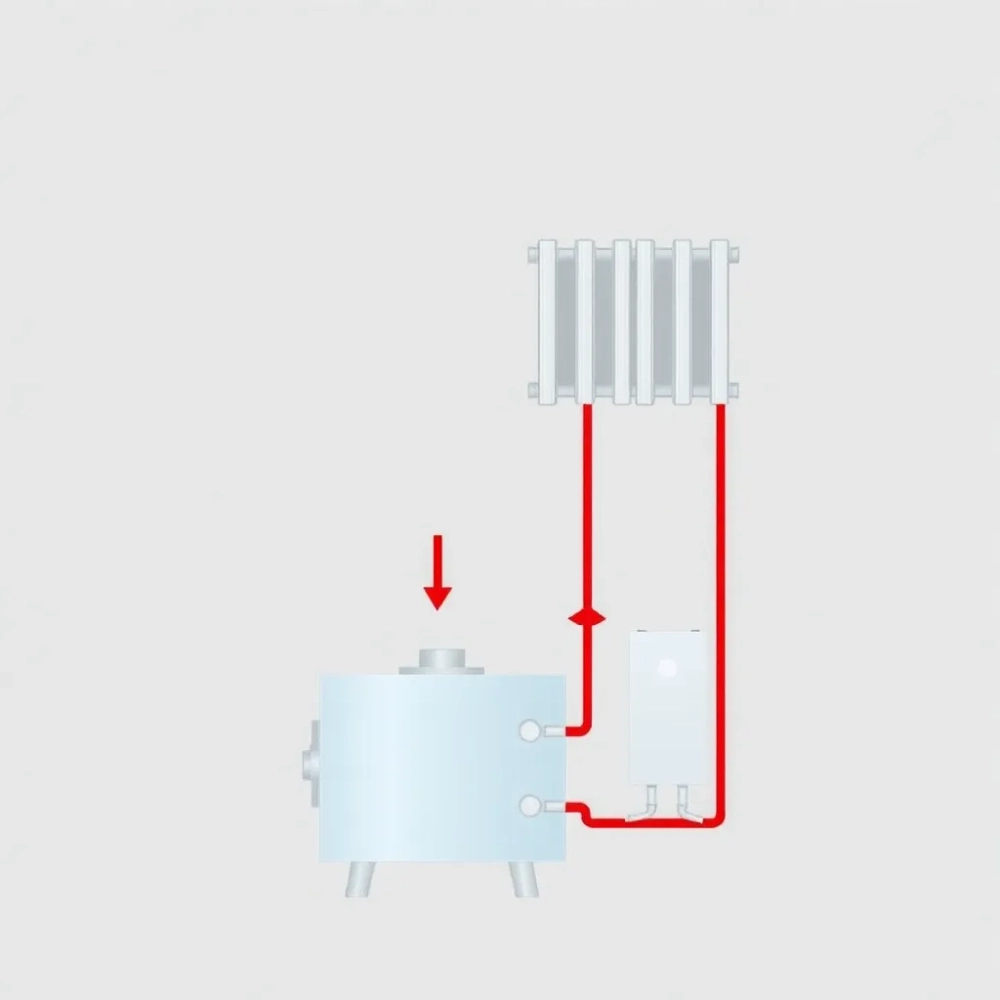

Jak działa obieg grawitacyjny wody w instalacji CO

Cały sekret tkwi w różnicy gęstości między wodą zimną a gorącą. Podgrzana w kotle woda waży mniej, więc sama wędruje do góry, a schłodzona w grzejnikach opada. Cyrkulacja odbywa się bez pompy, bo grawitacja robi to za darmo przez całą dobę.

Żeby ta wymiana działała sprawnie, obieg musi być zamknięty. Woda wypływa z kotła, wędruje najkrótszą drogą do najwyżej położonego punktu, następnie rozpływa się przez piony do grzejników, a po oddaniu ciepła wraca do kotła już schłodzona. Każde załamanie, zwężenie albo zapowietrzenie spowalnia ten naturalny ciąg.

Naczynie wzbiorcze otwarte montuje się w najwyższym miejscu instalacji, najczęściej na strychu lub pod sufitem kotłowni. Przyjmuje ono nadmiar wody powstający przy nagrzewaniu, a jednocześnie odpowietrza cały układ przez otwartą rurkę zabezpieczającą. Jego brak albo zbyt niskie zamontowanie to prosta droga do zatkania odpowietrznikiem i „suchego" kotła.

Ciśnienie w instalacji grawitacyjnej wynosi zwykle 0,5-1,5 bar, a wysokość słupa wody decyduje o sile ciągu. Kocioł powinien stać 0,5-1 m poniżej najniższego grzejnika, a sam grzejnik można umieścić na dowolnej kondygnacji, o ile zachowamy ciągłość średnicy rur.

Prędkość przepływu w takim układzie oscyluje między 0,1 a 0,25 m/s, znacznie wolniej niż w instalacji z pompą. To tłumaczy, dlaczego grzejniki nagrzewają się stopniowo, a temperatura w pokojach wyrównuje się dopiero po dwóch, trzech godzinach od rozpalenia.

Wymagania techniczne: średnice rur, spadki i moc grzejników

Wielkość rur to nie kwestia widzimisię, lecz warunek fizyczny. Zbyt wąski przewód ogranicza przepływ, zbyt szeroki obniża prędkość wody i niszczy naturalny ciąg termiczny. W praktyce stosuje się stalowe lub miedziane rury o średnicy minimalnej DN 25 (1 cal) dla głównego obiegu, a odgałęwienia do grzejników DN 20 (3/4 cala).

Spadek rur w kierunku przeciwnym do przepływu wody musi wynosić 5-10 mm na każdy metr bieżący. Dzięki temu pęcherzyki powietrza same wędrują w stronę naczynia wzbiorczego, a woda krąży bez zastoju. Poziome odcinki prowadzone bez spadku albo z odwrotnym kierunkiem to częsta przyczyna zimnych grzejników na piętrze.

Moc grzejników w obiegu grawitacyjnym nie powinna przekraczać 12-15 kW na cały dom. Przy większej powierzchni konieczne staje się podzielenie instalacji na kilka obiegów albo dorzucenie pompy wspomagającej. Żeliwne „karabiny" o dużej pojemności wodnej sprawdzają się znakomicie, bo oddają ciepło długo po wygaśnięciu kotła.

Norma PN-92/B-02406 precyzuje wymogi projektowania instalacji ogrzewczych w budynkach mieszkalnych. Dokument zaleca między innymi zachowanie średnic z tabeli powyżej oraz lokalizację naczynia wzbiorczego powyżej najwyżej położonego grzejnika o co najmniej 0,5 m.

Ściany rur stalowych łączonych na gwint należy uszczelniać konopiami z pastą grafitową lub taśmą teflonową. Połączenia spawane wymagają wykonania próby ciśnieniowej 3 bar przez 30 minut, aby wykluczyć mikrootwory, które przy wolnym przepływie potrafią ukrywać się latami.

Rozdział górny czy dolny który układ wybrać do starego domu

Rozdział górny oznacza, że główny przewód zasilający biegnie pod sufitem najwyższej kondygnacji, a piony opadają do grzejników w dół. Taki układ daje silny ciąg termiczny, bo gorąca woda spada naturalnie pod własnym ciężarem, a schłodzona wraca rurą w podłodze parteru.

Sprawdza się w domach z użytkowym poddaszem, strychem albo wysokim stropem piwnicy. Wymaga jednak prowadzenia rur przez wszystkie pomieszczenia, co w już zamieszkałym budynku oznacza kucie bruzd albo obudowy z karton-gipsu. Powietrze gromadzi się w najwyższym punkcie, więc odpowietrzniki automatyczne montujemy na każdym pionie.

Rozdział dolny prowadzi rury zasilające wzdłuż podłogi parteru, a piony idą w górę do grzejników na piętrze. Montaż jest prostszy i mniej inwazyjny, ale ciąg termiczny jest słabszy, bo gorąca woda musi pokonać siłę grawitacji w górę pionu.

Przy wyborze rozdziału kieruj się wysokością budynku i dostępem do strychu. Jeśli remont obejmuje wymianę tynków, rozdział górny da lepszą dynamikę grzania. Gdy chcesz zachować istniejące wykończenie, wybierz rozdział dolny i licz się z koniecznością zainstalowania pompy wspomagającej przy powierzchni powyżej 120 m².

Koszty eksploatacji: grawitacja, pompa obiegowa czy pompa ciepła

Przy cenie prądu 0,85 zł/kWh pompa obiegowa o mocy 50-80 W pracująca 8 miesięcy zjada rocznie 250-400 zł. Grawitacja nie zużywa ani jednej kilowatogodziny. Różnica jest jeszcze większa, gdy doliczymy ryzyko awarii pompy w środku zimy.

Decyzja sprowadza się do trzech pytań. Czy zależy Ci na niezależności od dostawcy prądu? Czy dom jest dobrze ocieplony i nie wymaga szybkiego nagrzewania? Czy masz dostęp do taniego paliwa stałego? Trzy razy „tak" oznacza, że grawitacja zwycięża finansowo w perspektywie dziesięciu lat.

Grawitacji nie wybieraj, gdy planujesz ogrzewanie podłogowe. Rury w wylewce wymagają temperatury zasilania 35-45°C i dużego przepływu, czego obieg naturalny nie zapewni. Podłogówka w takim układzie albo w ogóle nie zagrzeje, albo zagrzeje tak słabo, że rachunki za paliwo wzrosną o 30-40%.

Najczęstsze błędy montażowe w ogrzewaniu grawitacyjnym

Za małe spadki rur to grzech numer jeden w starych instalacjach. Montażyści prowadzą rury „na oko", bez poziomicy, a potem dziwią się, że grzejniki na piętrze są letnie. Woda o prędkości 0,15 m/s nie przepchnie pęcherzyków powietrza przez odcinek bez spadku, więc powietrze gromadzi się w najwyższym punkcie i blokuje przepływ.

Brak naczynia wzbiorczego albo zamontowanie go w nieodpowiednim miejscu kończy się najczęściej uszkodzeniem kotła. Przy wzroście temperatury wody z 10°C do 80°C jej objętość rośnie o około 4%. Bez zbiornika buforowego ciśnienie skacze do niebezpiecznych wartości i zawór bezpieczeństwa zaczyna ciągle kapie.

Zbyt mała średnica rury zasilającej przy dużej mocy kotła prowadzi do tzw. „suchego" kotła. Woda nie zdąży odebrać ciepła z wymiennika, temperatura płaszcza rośnie powyżej 95°C i następuje zagotowanie. Efekt to trwałe uszkodzenie wymiennika, korozja naprężeniowa albo pęknięcie sekcji.

Podłączenie ogrzewania podłogowego do obiegu grawitacyjnego to kolejny klasyk. Wymiennik płytowy albo pompa mieszająca zaburza naturalny ciąg, bo wprowadza dodatkowe opory. Efekt? Cały układ zwalnia, kocioł pracuje na granicy przegrzania, a Ty płacisz za paliwo, którego nie zamieniasz na ciepło w pokojach.

Zapomnienie o izolacji rur w nieogrzewanych piwnicach i na strychu obniża sprawność instalacji o 10-15%. Woda traci ciepło zanim dotrze do grzejnika, a Ty palisz drewnem albo węglem na ogrzewanie powietrza w piwnicy.

Modernizacja starej instalacji grawitacyjnej krok po kroku

Pierwszy krok to dokładne czyszczenie chemiczne i mechaniczne. Woda w obiegu zamkniętym przez 20-30 lat gromadzi kamień, szlam i rdzę. Płukanie roztworem kwasu cytrynowego albo fosforowego przywraca przekrój rur, a przegląd grzejników żeliwnych pozwala wykryć mikrootwory.

Drugi krok obejmuje wymianę zaworów grzejnikowych na regulowane termostatyczne z wstępnym nastawem. Stare zawory iglicowe działają „do oporu" albo „do zera", bez żadnych pośrednich pozycji. Nowe zawory pozwalają zrównoważyć przepływ między grzejnikami bliżej kotła i dalej od niego.

Trzeci krok to montaż odpowietrzników automatycznych na każdym pionie w najwyższym punkcie. Ręczne odkręcanie kurków co tydzień to przeżytek, który dodatkowo wpuszcza powietrze do układu przy zamykaniu.

Sprawdź wysokość naczynia wzbiorczego. Powinno znajdować się 0,5-1 m powyżej najwyższego grzejnika. Jeśli wisi na strychu 30 cm nad podłogą, a najwyższy grzejnik jest na parterze pod sufitem, różnica wysokości może być niewystarczająca. W takiej sytuacji przenieś naczynie wyżej albo zamontuj dodatkowe na pionie.

Modernizacja grawitacji rzadko wymaga wymiany kotła. Jeśli kocioł węglowy, zgazowujący drewno albo miałowy ma sprawność powyżej 75% i nie przepuszcza spalin, zostaw go. Wymiana na nowy model zwróci się po 8-12 latach, a ryzyko błędnego podłączenia przy okazji wymiany często psuje dotychczas dobrze działający układ.

Checklista modernizacji dla właścicieli starych domów

• Płukanie chemiczne całego obiegu
• Wymiana uszczelek przy żeliwnych grzejnikach
• Montaż zaworów termostatycznych z nastawą wstępną
• Sprawdzenie i korekta spadków rur (5-10 mm/m)
• Wymiana rur skorodowanych na odcinkach prostych
• Instalacja odpowietrzników automatycznych na pionach
• Kontrola wysokości naczynia wzbiorczego
• Próba ciśnieniowa 3 bar przez 30 minut
• Czyszczenie wymiennika kotła z kamienia i sadzy
• Izolacja rur w nieogrzewanych pomieszczeniach

Ogrzewanie grawitacyjne w starym domu działa niezawodnie, pod warunkiem że ktoś przy montażu trzymał się fizyki, a nie widzimisię. Schemat obiegu pozostaje prosty: kocioł podnosi wodę, grawitacja ciągnie ją przez piony, naczynie wzbiorcze reguluje ciśnienie, a grzejniki oddają ciepło do pomieszczeń.

Jeśli dysponujesz nieogrzewanym strychem, masz dostęp do taniego paliwa stałego i akceptujesz wolniejsze nagrzewanie budynku, ta technologia da Ci niezależność od dostawców prądu i serwisantów pomp ciepła. Instalacja grawitacyjna CO schemat nie wymaga drogich komponentów, a jej żywotność sięga 40-50 lat przy regularnym przeglądzie.

Właścicielom domów z ogrzewaniem podłogowym, powierzchnią powyżej 150 m² albo potrzebą szybkiego nagrzewania rekomendacja jest jednoznaczna: zostań przy pompie obiegowej albo zainwestuj w pompę ciepła. Grawitacja w takich warunkach przegra zarówno finansowo, jak i komfortowo.

Pamiętaj o czyszczeniu instalacji co 2-3 lata. Kamień i szlam to cisi złodzieje sprawności, którzy potrafią obniżyć moc grzewczą o 20% bez widocznych objawów. Wystarczy płukanie roztworem kwasu cytrynowego 50 g na 10 l wody, cyrkulacja przez 4 godziny, a potem wypłukanie czystą wodą.

Źródła i normy

PN-92/B-02406 Ogrzewanie i ciepłownictwo. Zabezpieczenie instalacji ogrzewczych wodnych systemu zamkniętego z naczyniami wzbiorczymi.

PN-EN 12828 Instalacje ogrzewcze w budynkach. Projektowanie i instalowanie wodnych instalacji ogrzewczych.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

portal.gov.pl System Aktów Prawnych, pełny tekst rozporządzenia.
