Centralne ogrzewanie grawitacyjne: jak działa i czy warto?

Pamiętasz ten dreszcz niepokoju, kiedy w starym domu grzejniki na górze ledwo ciepłe, a piec huczy na parterze? Centralne ogrzewanie grawitacyjne rozwiązuje to po swojemu bez pomp i prądu, na czystej fizyce. W tym tekście rozłożymy na części pierwsze jego zasadę działania opartej na naturalnej cyrkulacji wody, kluczowe elementy jak naczynie wzbiorcze czy rury, a potem sprawdzimy zalety, wady i momenty, kiedy ten system naprawdę się opłaca w twoim budynku.

• Zasada działania ogrzewania grawitacyjnego
• Elementy instalacji centralnego ogrzewania grawitacyjnego
• Naczynie wzbiorcze w systemie grawitacyjnym
• Rury i grzejniki w ogrzewaniu grawitacyjnym
• Zalety centralnego ogrzewania grawitacyjnego
• Wady ogrzewania grawitacyjnego
• Kiedy stosować centralne ogrzewanie grawitacyjne
• Pytania i odpowiedzi: Centralne ogrzewanie grawitacyjne

Zasada działania ogrzewania grawitacyjnego

W centralnym ogrzewaniu grawitacyjnym woda krąży dzięki różnicy gęstości ciepła jest lżejsza i unosi się do góry, zimna opada w dół, tworząc naturalny obieg bez żadnych pomp. Kocioł podgrzewa wodę w dolnej części instalacji, skąd płynie pionowo w górę do grzejników na najwyższych piętrach. Po oddaniu ciepła woda stygnie, gęstnieje i spływa z powrotem do kotła, zamykając pętlę. Ten prosty mechanizm działa od ponad wieku, bo opiera się na prawach grawitacji i termodynamiki, bez elektroniki czy silników.

Różnica temperatur między zasilaniem a powrotem musi być znacząca, zazwyczaj 20-30 stopni Celsjusza, by cyrkulacja ruszyła płynnie. Woda w rurach zasilających płynie wolniej niż w systemach pompowych, co wymaga większych przekrojów rur dla minimalnych oporów. System startuje sam, gdy piec się nagrzeje, a zatrzymuje, gdy temperatura spadnie zero termostatów czy zaworów sterujących. To sprawia, że ogrzewanie grawitacyjne jest ekstremalnie stabilne w warunkach bez prądu.

W praktyce obieg zależy od wysokości budynku im wyższy, tym silniejsza siła wyporu. W niskich domach jednorodzinnych działa idealnie, ale w blokach powyżej trzech kondygnacji może wymagać wspomagania. Fizycy nazywają to konwekcją swobodną, gdzie gęstość wody zmienia się o 0,04% na stopień Celsjusza. Dzięki temu system zapewnia równomierny rozkład ciepła bez hałasu pomp.

Polecamy Jak Rozlicza Się Centralne Ogrzewanie W Bloku

Schemat obiegu w systemie grawitacyjnym

• Kocioł na dole podgrzewa wodę unosi się rurą zasilającą.
• Grzejniki oddają ciepło woda stygnie i wraca rurą powrotną.
• Naturalny ciąg pionowy napędza cały proces.
• Brak pomp eliminuje awarie mechaniczne.

Elementy instalacji centralnego ogrzewania grawitacyjnego

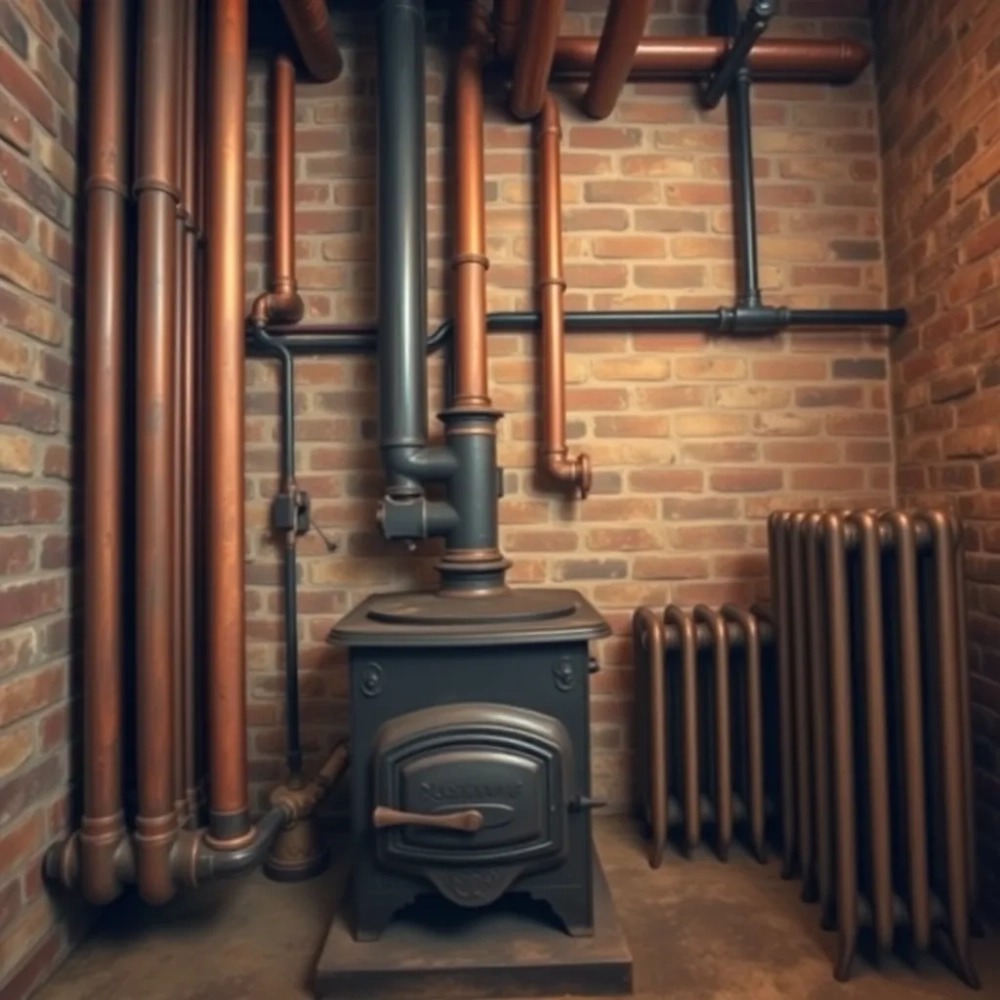

Podstawą jest kocioł wolnostojący, zazwyczaj węglowy lub olejowy, umieszczony w najniższym punkcie piwnicy, by woda swobodnie wracała. Do tego idą stalowe lub miedziane rury o dużych średnicach, minimum 32-40 mm, układane pionowo z minimalną liczbą kolan. Grzejniki żeliwne lub stalowe montuje się na obwodzie, z odpowietrznikami na każdym. Całość dopełnia otwarte naczynie wzbiorcze na poddaszu, kompensujące rozszerzalność cieczy.

Instalacja wymaga precyzyjnego spadku rur powrotnych co najmniej 0,2% na metr, by woda nie stagnowała. Zawory kulowe na zasilaniu pozwalają odciąć grzejniki, ale bez termostatycznych głowic, bo regulacja jest ręczna. Piec musi mieć dużą komorę paleniskową dla stabilnego płomienia. W starszych systemach spotyka się nawet szamotowe obudowy kotłów dla lepszej akumulacji ciepła.

Montaż zaczyna się od projektu mierzymy wysokość budynku i liczbę pomieszczeń, by dobrać moc kotła, zazwyczaj 1 kW na 10 m². Roboty trwają 3-5 dni w domu jednorodzinnym, z testem szczelności pod ciśnieniem 1,5 bara. Koszt materiałów to 5-8 tys. zł, bez robocizny. System napełniamy wodą z inhibitorami korozji, by rury służyły dekady.

Sprawdź Rozliczenie Centralnego Ogrzewania W Spółdzielni Mieszkaniowej

Modernizacja starej instalacji polega na wymianie zawieszonych rur na pionowe, bez burzenia ścian. Dodajemy anody magnezowe w kotle przeciw rdzy. W 2024 roku producenci oferują gotowe zestawy retrofitowe do budynków z lat 70.

Naczynie wzbiorcze w systemie grawitacyjnym

Naczynie wzbiorcze to serce kompensacji w ogrzewaniu grawitacyjnym otwarte, cylindryczne, o pojemności 10% objętości instalacji, montowane najwyżej na poddaszu. Gdy woda się nagrzewa, rozszerza o 4% objętości i przelewa do niego, zapobiegając wzrostowi ciśnienia. Zimna woda uzupełnia się grawitacyjnie z kranu, utrzymując stały poziom. Bez tego elementu system by pękł od naprężenia termicznego.

Wykonane z blachy ocynkowanej lub żeliwa, z rurką przelewową do kanalizacji i wskaźnikiem poziomu. Umieszczamy je 0,5-1 m powyżej najwyższego grzejnika dla swobodnego spływu powietrza. W mrozy dodajemy izolację pianką poliuretanową, by uniknąć zamarzania. Pojemność dobieramy wzorem: 0,001 x moc kotła w kW x litry.

Podobny artykuł Czy Można Zabudować Rury Centralnego Ogrzewania W Bloku

Konserwacja to cotygodniowy rzut oka na poziom dolanie wody z kranu i odpowietrzenie. W starszych domach wymiana co 20 lat zapobiega przeciekom. Eksperci z branży instalacyjnej podkreślają: „Naczynie wzbiorcze to strażnik stabilności bez niego grawitacja nie działa”.

W modernizacjach zastępujemy je zamkniętym membranowym, ale tracimy prostotę tylko dla tych, co chcą dodać pompę.

Rury i grzejniki w ogrzewaniu grawitacyjnym

Rury w systemie grawitacyjnym muszą być grube stal czarna DN40 na zasilaniu, DN32 na powrocie by opory były niskie i woda płynęła 0,3-0,5 m/s. Układamy je pionowo w szachtach, z izolacją wełną mineralną 5 cm grubości przeciw stratom ciepła. Łączenia na gwint lub spawy, bez plastiku, bo ten blokuje cyrkulację przy niskich prędkościach. Długość tras nie przekracza 30 m na obieg.

Grzejniki żeliwne klasyczne, wielopłytowe, o dużej masie akumulacyjnej 50-100 kg na sztukę równomiernie oddają ciepło godzinami. Montujemy je pod oknami, z podłączeniem bocznym dolnym dla łatwego spływu powietrza. Moc dobieramy 100-120 W/m² w słabo izolowanych budynkach. Odpowietrzamy ręcznie co tydzień kluczykiem.

W modernizacji wymieniamy na aluminiowe dla szybszego rozgrzewu, ale zachowujemy duże rozmiary. Rury malujemy antykorozyjnie wewnątrz, dodając inhibitory. W domach letniskowych spuszczamy wodę na zimę zaworem czerpalnym.

Porównanie materiałów rur

Zalety centralnego ogrzewania grawitacyjnego

Największa zaleta to niezawodność zero pomp, elektroniki czy zaworów, które psują się po burzach czy zaniku prądu. System działa autonomicznie, zapewniając ciepło w pomieszczeniach nawet bez elektryczności, co w Polsce z awariami sieci jest bezcenne. Koszty utrzymania spadają do zera poza węglem brak rachunków za prąd na obieg. Mieszkańcy starszych domów czują ulgę, bo piec grzeje stabilnie dekadami.

Praca jest niemal bezgłośna słychać tylko bulgot w rurach na starcie, potem cisza. Wysoka akumulacja ciepła w żeliwnych grzejnikach utrzymuje temperaturę godzinami po dogrzaniu. Idealne dla sezonowego ogrzewania w domach letniskowych, gdzie nie trzeba codziennie odpalać. Efektywność energetyczna rośnie w dobrze izolowanych budynkach.

Prostota montażu pozwala majsterkowiczom na samodzielne prace, oszczędzając tysiące. Z doświadczeń instalatorów, systemy te przetrwały powodzie bez szwanku. Ekologiczne bez plastików i gadżetów szybko psujących się.

Stabilne ciepło w dolnych kondygnacjach, bez skoków temperatury od pompowych impulsów.

Wady ogrzewania grawitacyjnego

Główny minus to wolna reakcja na zmiany rozgrzanie grzejników trwa 1-2 godziny, bo cyrkulacja leniwa. W chłodne dni na wyższych piętrach temperatura spada o 3-5 stopni poniżej parteru, co irytuje w wysokich budynkach. Efektywność termodynamiczna niższa o 10-15% od pompowych systemów, bo woda płynie za wolno, tracąc ciepło w rurach.

Trudna regulacja bez termostatów każdy grzejnik grzeje pełną parą lub wcale, co marnuje energię w nieużywanych pokojach. Duże rury zajmują miejsce w ścianach, komplikując remonty. W nowym budownictwie z dobrą izolacją moc kotła musi być wyższa o 20%, drożejąc inwestycję.

Konieczność poddasza na naczynie wzbiorcze wyklucza płaskie dachy bez komina. W mrozy ryzyko zamarzania rur, jeśli nie spuścimy wody. Starsze instalacje korodują, wymagając inspekcji endoskopem co 5 lat.

Porównanie z obiegiem wymuszonym

Kiedy stosować centralne ogrzewanie grawitacyjne

Wybieraj ten system w starszych budynkach do 2,5 piętra, z piwnicą na kocioł i poddaszem na naczynie tam sprawdza się perfekcyjnie bez modernizacji. Idealne dla domów letniskowych, gdzie ogrzewanie sezonowe i brak prądu nie problem. Jeśli izolacja słaba, a budżet ciasny, grawitacja zapewni komfort bez drogich pomp. Mieszkańcy czują spokój, bo awarie to przeszłość.

Unikaj w blokach powyżej 10 m wysokości lub nowoczesnych domach pasywnych tam pompa konieczna dla efektywności. W modernizacjach dodaj hybrydę: pompę na włącznik, dla górnych grzejników. Norma PN-92/B-01706 pozwala na instalacje grawitacyjne w budynkach mieszkalnych do 12 m.

Dla rodzin ceniących prostotę zero aplikacji, pilotów czy serwisów. W 2024 roku wraca moda na takie technologie w eko-osiedlach off-grid. Koszt instalacji 15-25 tys. zł zwraca się w 5 latach brakiem prądu. Testuj symulacją: oblicz opór hydrauliczny, by potwierdzić opłacalność.

W małych domach do 150 m² system równa się z nowoczesnymi pod względem komfortu, a przewyższa niezawodnością.

Pytania i odpowiedzi: Centralne ogrzewanie grawitacyjne

• Co to jest centralne ogrzewanie grawitacyjne i jak działa?

  To stary, ale sprawdzony system grzewczy, gdzie ciepła woda z kotła krąży rurami dzięki naturalnej sile grawitacji. Ciepła woda jest lżejsza, więc unosi się w górę do grzejników, stygnie, gęstnieje i opada z powrotem do kotła. Zero pomp, zero elektroniki czysta fizyka.

• Jakie są zalety centralnego ogrzewania grawitacyjnego?

  Głównie prostota i niezawodność brak ruchomych części oznacza, że nic się nie psuje. Pracuje cicho jak mysz pod miotłą, koszty utrzymania są minimalne, a do tego nie potrzebuje prądu, więc idealne na awarie czy domy letniskowe.

• Jakie wady ma ogrzewanie grawitacyjne?

  Nie jest tak efektywne jak systemy z pompami woda krąży wolniej, więc grzejniki na górnych piętrach mogą być chłodniejsze. Trudniej regulować temperaturę precyzyjnie i w nowych domach z dobrą izolacją może być za słabe.

• Kiedy warto zainstalować centralne ogrzewanie grawitacyjne?

  Świetnie pasuje do starszych domów, gdzie rury idą pionowo, albo domków letniskowych. Jeśli nie chcesz pomp i automatyki, a budynek ma dobrą wysokość i izolacja nie jest super nowoczesna to twój wybór.

• Czy da się zmodernizować ogrzewanie grawitacyjne?

  Tak, często dodaje się pompę obiegową, by przyspieszyć cyrkulację, ale zachowując grawitację jako backup. Kosztuje to mniej niż pełna wymiana i poprawia równomierność ciepła na piętrach.
